อะไรคือส่วนสำคัญของโซ่แบบลูกกลิ้งดูเพล็กซ์?

โซ่แบบลูกกลิ้งดูเพล็กซ์เป็นส่วนประกอบสำคัญในการใช้งานทางอุตสาหกรรมต่างๆ ให้การส่งกำลังที่เชื่อถือได้และการทำงานที่มีประสิทธิภาพ ในฐานะซัพพลายเออร์ชั้นนำของโซ่แบบลูกกลิ้งดูเพล็กซ์ ฉันเข้าใจถึงความสำคัญของแต่ละชิ้นส่วนในการรับรองประสิทธิภาพและความทนทานของโซ่ ในบล็อกโพสต์นี้ ผมจะเจาะลึกส่วนสำคัญของโซ่แบบลูกกลิ้งดูเพล็กซ์ โดยอธิบายหน้าที่และความสำคัญของพวกมัน

แผ่นด้านใน

แผ่นด้านในเป็นส่วนประกอบหลักของโซ่แบบลูกกลิ้งดูเพล็กซ์ เป็นชิ้นส่วนโลหะทรงสี่เหลี่ยมแบนที่เจาะและขึ้นรูปอย่างแม่นยำเพื่อให้เข้ากับดีไซน์ของโซ่ แผ่นด้านในเชื่อมต่อกันด้วยหมุด ซึ่งช่วยให้โซ่งอและเคลื่อนที่ไปรอบๆ เฟืองได้อย่างราบรื่น เพลตเหล่านี้มีบทบาทสำคัญในการกระจายโหลดอย่างสม่ำเสมอทั่วทั้งโซ่ ช่วยให้มั่นใจได้ว่าโซ่สามารถทนต่อแรงดึงสูงได้โดยไม่แตกหัก

วัสดุที่ใช้ทำแผ่นชั้นในมักเป็นเหล็กกล้าความแข็งแรงสูง ซึ่งผ่านการอบชุบด้วยความร้อนเพื่อเพิ่มความแข็งและความเหนียว กระบวนการอบชุบด้วยความร้อนนี้ช่วยให้แผ่นด้านในต้านทานการสึกหรอและความล้า ช่วยยืดอายุการใช้งานของโซ่ ความหนาและความกว้างของแผ่นด้านในได้รับการออกแบบอย่างระมัดระวังตามขนาดและข้อกำหนดการใช้งานของโซ่ แผ่นด้านในที่ทำมาอย่างดีช่วยให้มั่นใจถึงการจัดตำแหน่งโซ่บนเฟืองอย่างเหมาะสม ลดแรงเสียดทานและเพิ่มประสิทธิภาพการส่งกำลัง

แผ่นด้านนอก

แผ่นด้านนอกตั้งอยู่ด้านนอกของแผ่นด้านในและทำหน้าที่ปกป้องส่วนประกอบภายในของโซ่ ทำจากเหล็กความแข็งแรงสูงและออกแบบให้มีขนาดใหญ่กว่าแผ่นด้านในเล็กน้อย แผ่นด้านนอกเชื่อมต่อกับแผ่นด้านในผ่านหมุด ทำให้มีโครงสร้างที่มั่นคงและมั่นคง

หน้าที่หลักอย่างหนึ่งของแผ่นด้านนอกคือป้องกันไม่ให้สิ่งสกปรก เศษซาก และสิ่งปนเปื้อนเข้าไปในโซ่ สิ่งนี้มีความสำคัญอย่างยิ่งในสภาพแวดล้อมทางอุตสาหกรรมที่โซ่อาจสัมผัสกับฝุ่น น้ำมัน และสารอื่นๆ ด้วยการรักษาส่วนประกอบภายในให้สะอาด แผ่นด้านนอกจะช่วยลดการสึกหรอของโซ่ ทำให้มั่นใจได้ถึงการทำงานที่ราบรื่น นอกจากนี้ แผ่นด้านนอกยังช่วยเสริมความแข็งแกร่งโดยรวมของโซ่ ช่วยให้ทนทานต่อแรงด้านข้างและการกระแทก

หมุด

หมุดเป็นองค์ประกอบเชื่อมต่อที่ยึดแผ่นด้านในและด้านนอกไว้ด้วยกัน เป็นแท่งทรงกระบอกที่สอดผ่านรูในแผ่นเปลือกโลก หมุดทำจากเหล็กคุณภาพสูงและได้รับการตัดเฉือนอย่างแม่นยำเพื่อให้มั่นใจว่าติดแน่นกับแผ่น

หมุดมีบทบาทสำคัญในความยืดหยุ่นและการเคลื่อนไหวของโซ่ ช่วยให้โซ่งอและประกบขณะเคลื่อนที่ไปรอบๆ เฟือง พื้นผิวของหมุดมักจะแข็งตัวเพื่อลดการเสียดสีและการสึกหรอ กระบวนการชุบแข็งนี้ยังช่วยป้องกันไม่ให้หมุดเกิดการตัดเฉือนภายใต้การรับน้ำหนักสูง ในโซ่แบบลูกกลิ้งดูเพล็กซ์ หมุดจะต้องแข็งแรงพอที่จะทนต่อแรงที่กระทำระหว่างการส่งกำลัง ขณะเดียวกันก็ช่วยให้ข้อต่อโซ่หมุนได้อย่างราบรื่น

บูช

บุชชิ่งเป็นส่วนประกอบแบบท่อที่วางอยู่ระหว่างหมุดและลูกกลิ้ง ทำหน้าที่เป็นพื้นผิวแบริ่ง ช่วยลดแรงเสียดทานระหว่างหมุดและลูกกลิ้งในขณะที่โซ่เคลื่อนที่ โดยทั่วไปบุชชิ่งจะทำจากวัสดุที่มีคุณสมบัติต้านทานการสึกหรอได้ดี เช่น บรอนซ์หรือโลหะผสมพิเศษ

หน้าที่หลักของบุชชิ่งคือการปกป้องพินและลูกกลิ้งจากการสัมผัสโดยตรง ซึ่งอาจทำให้เกิดการสึกหรอและความเสียหายมากเกินไป ด้วยการจัดเตรียมพื้นผิวที่เรียบเพื่อให้ลูกกลิ้งหมุนได้ บุชชิ่งจึงช่วยให้แน่ใจว่าโซ่ทำงานเงียบและมีประสิทธิภาพ เส้นผ่านศูนย์กลางด้านในของบุชชิ่งเข้ากันได้อย่างแม่นยำกับเส้นผ่านศูนย์กลางภายนอกของหมุด ในขณะที่เส้นผ่านศูนย์กลางภายนอกได้รับการออกแบบให้พอดีภายในลูกกลิ้ง ความพอดีที่แม่นยำนี้จำเป็นต่อการรักษาความสมบูรณ์และประสิทธิภาพของโซ่

ลูกกลิ้ง

ลูกกลิ้งเป็นส่วนที่มองเห็นได้ชัดเจนที่สุดของโซ่ลูกกลิ้งดูเพล็กซ์ เป็นส่วนประกอบทรงกระบอกที่สามารถหมุนได้อย่างอิสระบนบูช ลูกกลิ้งจะสัมผัสกับเฟืองในขณะที่โซ่เคลื่อนที่ และการหมุนจะช่วยลดแรงเสียดทานและการสึกหรอของทั้งโซ่และเฟือง

วัสดุที่ใช้ทำลูกกลิ้งมักเป็นเหล็กกล้าความแข็งแรงสูงซึ่งผ่านการอบร้อนเพื่อเพิ่มความแข็งและความเหนียว พื้นผิวของลูกกลิ้งมักจะถูกกราวด์ให้เรียบเพื่อให้แน่ใจว่าสัมผัสกับเฟืองได้ดี ลูกกลิ้งมีบทบาทสำคัญในการส่งกำลัง เนื่องจากลูกกลิ้งจะถ่ายเทภาระจากโซ่ไปยังเฟือง ในโซ่แบบลูกกลิ้งดูเพล็กซ์ ลูกกลิ้งจะถูกจัดเรียงเป็นสองแถว ซึ่งช่วยเพิ่มความสามารถในการรับน้ำหนักบรรทุกเมื่อเทียบกับโซ่แบบเกลียวเดี่ยว

ความสำคัญของคุณภาพในแต่ละส่วน

คุณภาพของแต่ละชิ้นส่วนในโซ่แบบลูกกลิ้งดูเพล็กซ์มีความสำคัญสูงสุด โซ่จะแข็งแรงพอๆ กับจุดอ่อนที่สุดเท่านั้น และข้อบกพร่องใดๆ ในส่วนประกอบชิ้นใดชิ้นหนึ่งอาจทำให้โซ่ทั้งหมดเสียหายก่อนเวลาอันควรได้ ในฐานะซัพพลายเออร์ เรารับประกันว่าโซ่ทั้งหมดของเราผลิตขึ้นโดยใช้วัสดุคุณภาพสูงและกระบวนการควบคุมคุณภาพที่เข้มงวด

ตัวอย่างเช่น การรักษาความร้อนของแผ่นด้านในและด้านนอก หมุด บุชชิ่ง และลูกกลิ้งได้รับการควบคุมอย่างระมัดระวังเพื่อให้ได้ความแข็งและความเหนียวตามที่ต้องการ กระบวนการตัดเฉือนยังมีความแม่นยำสูง ทำให้มั่นใจได้ว่าส่วนประกอบทั้งหมดเข้ากันได้อย่างลงตัว ความใส่ใจในรายละเอียดนี้ส่งผลให้ได้โซ่แบบลูกกลิ้งดูเพล็กซ์ที่เชื่อถือได้ ทนทาน และมีประสิทธิภาพ

กลุ่มผลิตภัณฑ์ของเรา

นอกเหนือจากโซ่แบบลูกกลิ้งดูเพล็กซ์มาตรฐานแล้ว เรายังมีโซ่แบบพิเศษอีกมากมายเพื่อตอบสนองความต้องการใช้งานที่แตกต่างกัน ยกตัวอย่างของเราโซ่แบบลูกกลิ้งหลายเส้นได้รับการออกแบบมาสำหรับการใช้งานที่ต้องการความสามารถในการรับน้ำหนักที่สูงกว่า โซ่เหล่านี้มีลูกกลิ้งหลายแถว ซึ่งกระจายโหลดได้เท่าๆ กันมากขึ้น และช่วยให้ส่งกำลังได้มากขึ้น

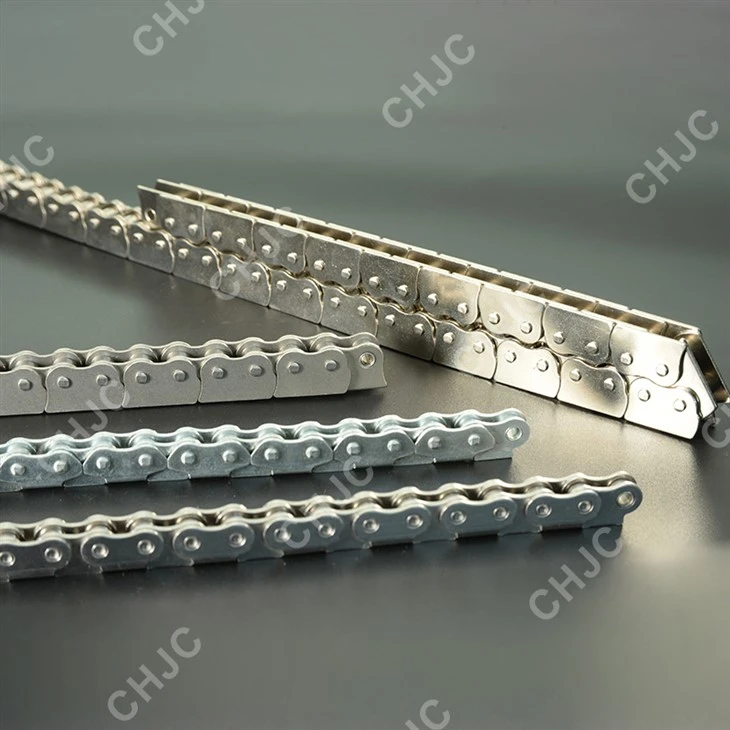

ของเราโซ่แบบลูกกลิ้งทนต่อการกัดกร่อนเหมาะอย่างยิ่งสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรงซึ่งโซ่อาจสัมผัสกับความชื้น สารเคมี หรือสารกัดกร่อนอื่นๆ โซ่เหล่านี้ทำจากวัสดุพิเศษหรือเคลือบด้วยชั้นป้องกันการกัดกร่อนเพื่อป้องกันความเสียหาย

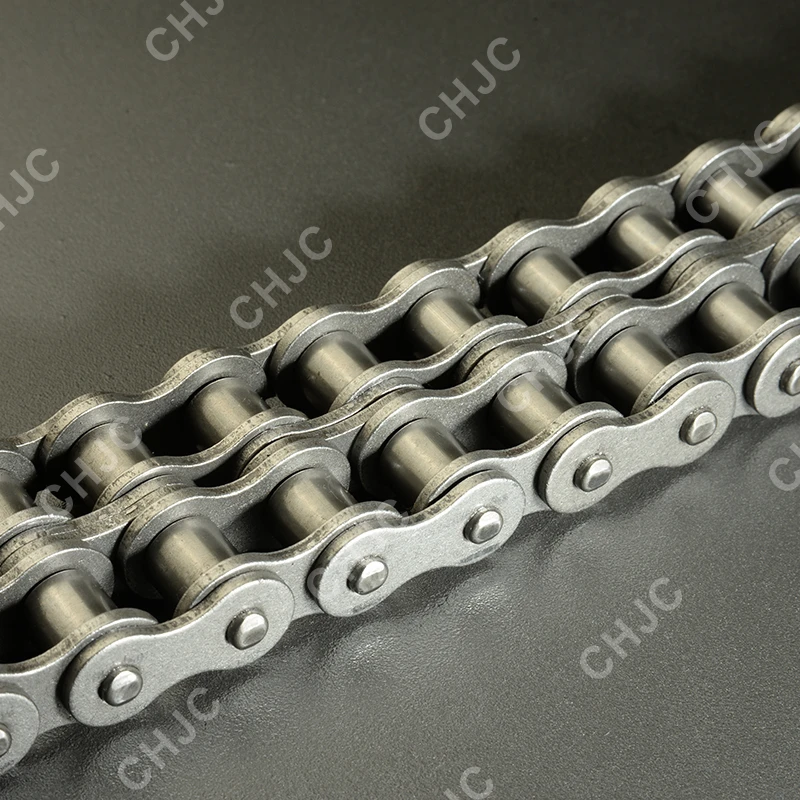

เราก็จัดให้เช่นกันโซ่ลูกกลิ้งเกลียวคู่ซึ่งเป็นโซ่แบบลูกกลิ้งดูเพล็กซ์ชนิดหนึ่งที่มีคุณสมบัติการออกแบบเฉพาะสำหรับการใช้งานบางอย่าง โซ่เหล่านี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น เกษตรกรรม การผลิต และการขนส่ง

ติดต่อเราเพื่อสอบถามความต้องการด้านห่วงโซ่อาหารของคุณ

หากคุณต้องการโซ่ลูกกลิ้งดูเพล็กซ์คุณภาพสูงหรือผลิตภัณฑ์โซ่พิเศษใดๆ ของเรา เราขอเชิญคุณติดต่อเรา ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกโซ่ที่เหมาะสมสำหรับการใช้งานของคุณ เราสามารถให้ข้อมูลทางเทคนิคโดยละเอียด เสนอโซลูชันที่ออกแบบเองได้ และรับประกันว่าคำสั่งซื้อของคุณจะจัดส่งตรงเวลา ไม่ว่าคุณจะเป็นธุรกิจขนาดเล็กหรือองค์กรอุตสาหกรรมขนาดใหญ่ เรามีผลิตภัณฑ์และบริการที่ตรงตามความต้องการของคุณ

อ้างอิง

• "คู่มือลูกกลิ้งโซ่" โดย American Chain Association
• หนังสือเรียน "วิศวกรรมระบบส่งกำลัง" ความรู้ทั่วไปเกี่ยวกับส่วนประกอบและการทำงานของโซ่
